基于柴油车OBD车辆运行数据,建立以微观监测数据为核心,以路网交通运行数据、交通环境数据、货运数据等为补充的能耗排放监测平台,对重型柴油车能耗排放进行远程实时监测。同时通过核心数据模型,实现对能耗、污染物排放及碳排放的核算分析,提供决策应用评价。
该平台立足道路实际运行规律,通过对各类执法检测设备的科学布局与动态调整,以及对高排放车辆的全天候监测,针对移动源不确定性大、流动性强的特点,实现对机动车排放的智慧监管及精细化管理政策决策支持。
基于系谱化的数据采集
系统优势
子项 | 传统模式的问题 | 天地车人模式的优势 |
---|---|---|
天—— 机动车道路遥感监测 |
监测点位布局问题;
监测数据精度问题;
监测数据作假问题。
|
天车联合(一体化执法):
遥感设备失效判定、OBD监测故障识别、遥感监测与obd监测结果互验;
天路联合(遥感点位布局规划):
基于高排放车聚集时空设定监控点。
|
地—— 排放检验机构检测联网 |
年检间隔长,易作假;
检测数据未联网,I/M制度尚未建立。
|
地车联合(一体化执法):
年检作弊识别、年检与obd结果互相验证;
地路联合(车辆识别):
车辆真实状态属性识别。
|
车—— 重型柴油车远程在线监控 |
无
|
车辆故障识别;
年检作弊识别、年检与obd结果互相验证;
车路联合(车辆分布、排放评价):
车辆监控为道路流量分布服务,道路流量利用车辆监控反映真实排放特征。
|
人—— 人工路检路查和入户监督抽测 |
人工监管力量不足,路检力度也小,独立管理下人工检测中有诸多影响因素。
|
车人联合(一体化执法):
人工执法防作弊识别;
人路联合(执法安排):
道路执法热点区域识别、道路执法时段识别、执法有效性评价。
|
针对全国各地市开展重型柴油车OBD远程在线监控实施以及能耗排放监测平台建设的需求,公司基于自身优势与多年相关经验积累,与北京交通大学交通排放实验室、生态环境部等多家单位合作,开发了柴油车远程在线监控平台,满足地方对于柴油车监管需求。同时将路网排放测算模型与机动车能耗排放分析模型进行学术成果转化,并融合人工智能和大数据的丰富应用场景,为政府部门提供准确、及时的数据信息和科学、高效的监管手段,提供全套智慧环保解决方案。

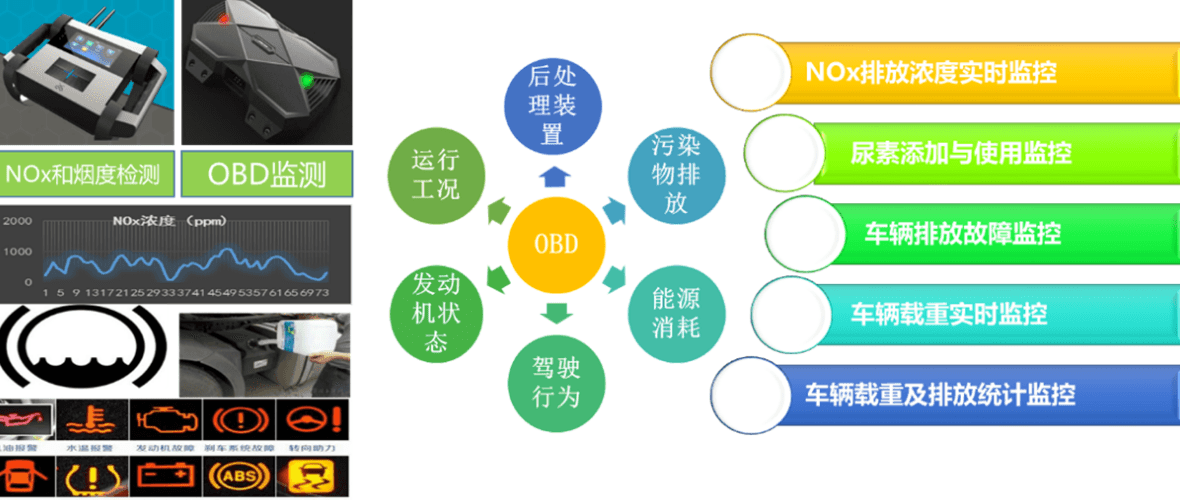

OBD车辆排放远程在线监测
柴油车远程在线监控平台主要实现以下几个建设目标:
1.实现重型柴油车排放运行状况实时在线监控,对运行状态异常的车辆进行报警,通知车主进行及时保养与维修。
2.建立柴油车排放监管数据智能分析系统、建立重型柴油车监测数据仓库,运用大数据的理念、方法,分析、挖掘技术,对大量的柴油车排放监测数据进行分析,为机动车环保管理的政策制定、管理决策提供支持和依据。
3.建立柴油车环保管理门户,建立重型柴油车管理台账,通过监控车辆及企业管理栏目,实施重型柴油车系统管理,建立树状管理网络,提高污染治理效能,压实柴油车使用者和拥有者的主体责任,进一步提高污染治理工作效能,完善机动车环保管理体系、为群众提供增值服务。

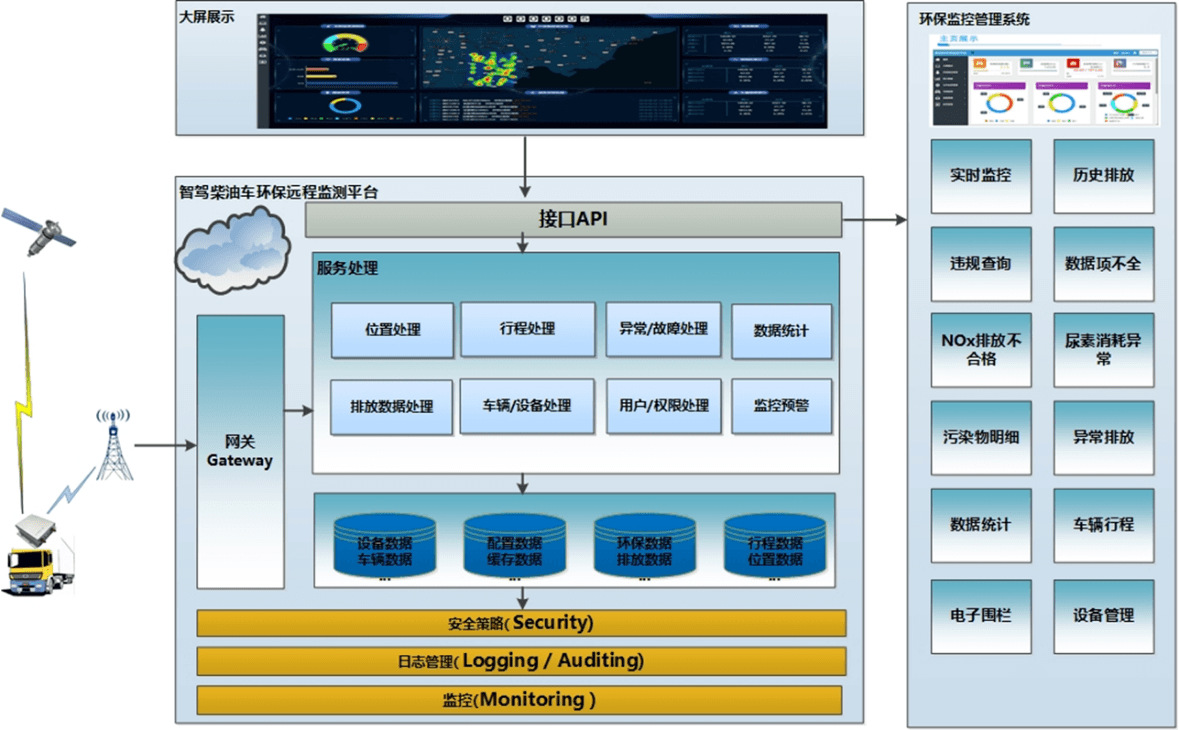

平台架构
柴油车远程在线监控平台分为首页、监控管理、数据管理、数据查询和行程统计等部分。
首页
系统支持对所有车辆数据进行查询统计,包含行驶车辆数、行驶里程、行驶时间、消耗尿素及油耗等基础数据统计状态。
监控管理
车辆定位
监控地图可查看装有OBD诊断仪的柴油车的动态信息以及整个系统的运行情况,可显示与机动车相关的车辆信息、监控信息等。支持通过车牌号或vin码查找指定车辆信息,并在地图上定位该车辆的位置。
设备监控
支持统计OBD诊断仪设备在线状态、后处理工作情况,可实时监控到每辆车的OBD诊断仪设备在线状态,后处理工作情况。
异常监控
支持统计查看机动车异常发生类型、位置、时间以及异常恢复时间等状态,可提醒车主及时到检测站进行检测及维修。异常类型包括发动机故障、氮氧化物排放超标等。
数据管理
车辆管理
超载分析地图监控可以直观显示路网中各路段的超载情况,中红色路径表示有超载现象发生,颜色越深则表示超载情况越为严重。超载分析地图监控中右下角包括行政区域超载信息,该展示以日、周、月不同时间维度中各行政区域内车辆的超载次数,点击超载行政区域的某条数据,车辆监控将自动定位到该行政区域,并突出显示该行政区域的地理范围。
数据管理
用于管理监管柴油车的OBD诊断仪信息管理,包括对OBD基本信息查询、参数设定和管理。
安装管理
支持对车辆安装使用状态进行管理,将完成OBD安装的车辆信息与OBD诊断仪编号进行一一对应绑定的功能,支持实时更新车辆安装使用状态。
数据查询
排放数据查询统计
系统支持对所有车辆OBD数据进行查询统计,包括采集点火开关状态、油门开度、发动机转速、实时喷油量、实时内部扭矩、发动机摩擦扭矩、怠速扭矩、扭矩限制类型、参考扭矩、进气流量、排气流量、累计总里程、累计总上电时间、累计总油耗、累计总尿素喷射量、发动机水温、大气压力、环境温度、车速、车辆加速度、电池电压、MIL灯状态、故障码、NOx传感器加热状态、排气温度、尿素箱液位、尿素箱温度、SCR子系统状态、尿素泵压力、尿素泵占空比、实时尿素喷射量等参数,所有数据支持Excel等方式导出功能。
诊断信息查询
支持对已安装OBD诊断仪车辆所有诊断信息数据进行查询统计,诊断信息查询类别包含:氮氧浓度故障、氮氧传感器通讯故障、氮氧传感器加热故障等。支持数据Excel等方式导出功能。
行程查询
支持通过车牌号、vin码或设备号查找指定车辆信息,并在地图上回放该车辆最新行驶轨迹。
行程统计
行程统计
支持通过车牌号或vin码查找指定车辆统计信息,并将车辆轨迹进行合并,在地图上回放该车辆任意日期内所有行驶轨迹。
