全面监管 安全高效
重型柴油车超载监控平台
对目前重型柴油车超载现状,以及治理工作中的存在的低效率、高成本的痛点难点,我公司联合北京交通大学、北京交通发展研究院和生态环境部机动车排污监控中心等多家单位,基于大规模网联车辆工况数据,研发了基于功率图谱的重型货车超载自识别智能"天秤"系统,并建立了基于云计算的重型柴油车超载监控平台,实现低成本、高效率地实现大规模网联车辆的超载危险识别和协同管控,对减少乃至杜绝超载引发的交通安全事故、延长公路桥梁设施寿命、规范运输行业秩序、提升公路安全综合治理能力和形象具有重要意义。
重型货车超载自识别智能"天秤"系统依托“国家重点研发计划-大规模网联车辆协同服务平台”项目,接入大规模网联重型柴油车数据,实现重型柴油车辆快速识别和远程监控,完成大规模网联车辆协同服务平台与应用示范。
同时,团队依托交通运输部“综合交通运输大数据应用技术交通运输行业重点实验室”搭建面向全国内的重型柴油车超载监控平台,利用实验室的技术支持和平台支持等优势资源,进行远程载重识别技术的平台部署和试点应用,由我公司运营维护。
Alternate Text
重型柴油车超载监控平台 是基于云计算的超载危险远程识别和协同管控平台,利用重型柴油车及其发动机工况网联数据,无需道路施工、加装设备等投入,即可在云平台上实现超载远程识别,利用既有地理信息系统(GIS)业务系统,向重型柴油车驾驶人、运营企业、监管部门发出实时预警,实现重点路段、桥梁、急转弯、长大下坡、重点区域、雨雪雾天气等多种情境下的分级分类协同管控。
平台分为首页监控分析、安全预警、超载分析、运行监控和驾驶评价五个模块。
1、首页监控模块

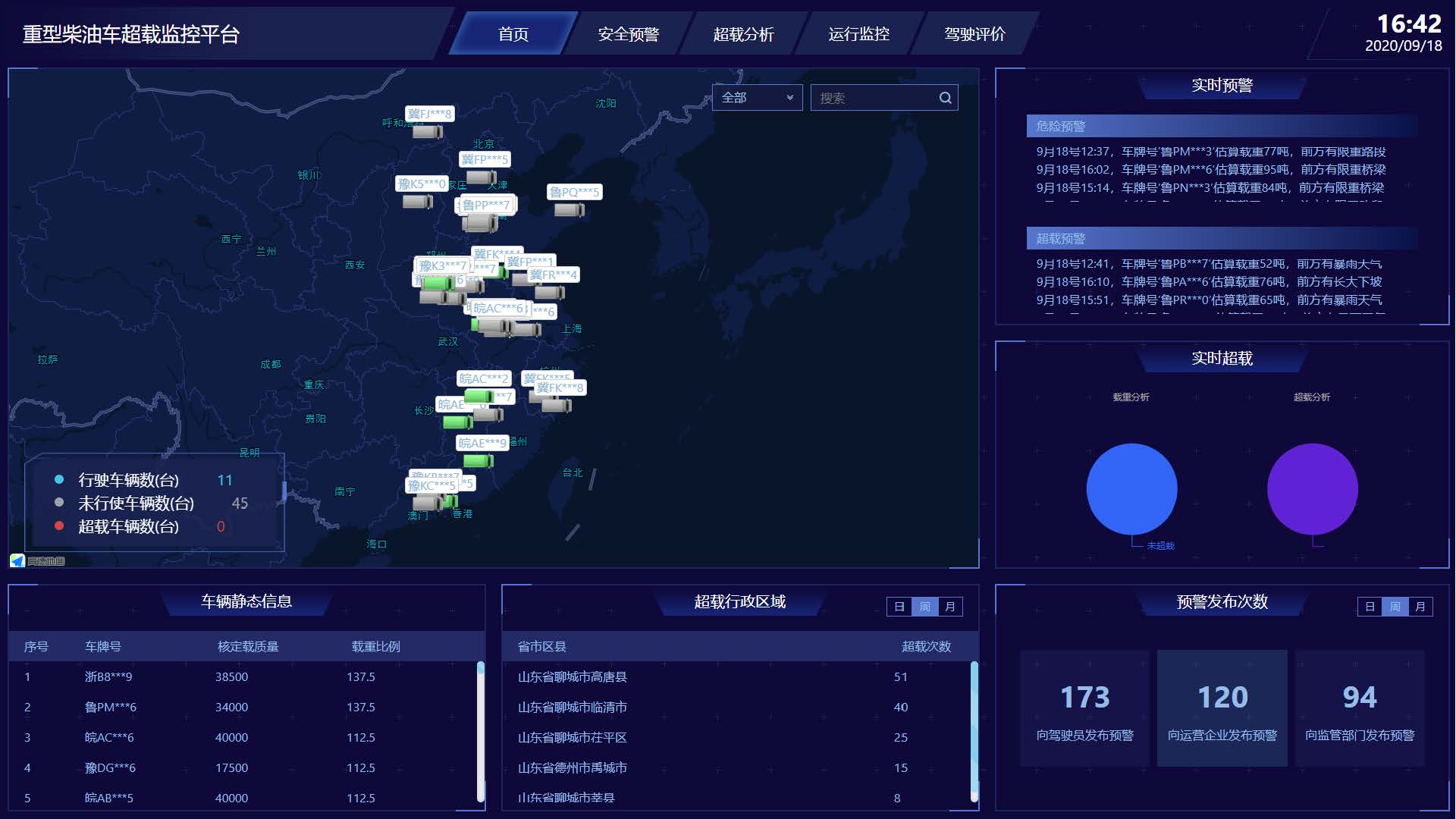

Alternate Text
首页监控模块包括车辆监控、车辆静态信息、超载行政区域、实时预警、实时超载、预警发布共六个部分。
Alternate Text 车辆监控
车辆监控可实时显示监控车辆的行驶状态及载重状态,其中蓝色车辆表示行驶中的车辆,灰色车辆表示未行驶的车辆,红色车辆表示超载车辆。点击对应的车辆图标,可查看车辆的详细监控信息,监控信息包括车辆的车牌号、核载重量、载重状态及车辆的实时位置,同时还可以查看车辆的运行监控信息或添加车辆监控。车辆监控可通过筛选分别展示全部、超载、未超载以及重点监控的车辆,或通过车辆车牌号检索快速定位对应车辆的实时位置并查看车辆的监控信息。
Alternate Text 车辆静态信息
车辆静态信息展示各车辆的车牌号、核定载重质量、载重比例,点击对应车辆,车辆监控将自动定位到选择的车辆,并显示该车辆的其他监控信息。
Alternate Text 超载行政区域
超载行政区域展示以日、周、月不同时间维度中各行政区域内车辆的超载次数,可以直观展示各行政区域的超载情况严重程度,为决策者确定超载治理的重点关注行政区域。点击超载行政区域的某条数据,车辆监控将自动定位到该行政区域,并突出显示该行政区域的地理范围。
Alternate Text 实时预警
实时预警滚动显示各监控车辆的预警信息。预警信息分为一级预警和二级预警,预警信息包括预警发生的时间、预警车辆的车牌号、车辆的估算载重以及预警类型。预警类型分为限重路段、限重桥梁、长大下坡、暴雨天气等。
Alternate Text 实时超载
实时超载以饼状图的形式直观展示监控车辆的不同载重比例情况,以及超载比例情况。
Alternate Text 预警发布
预警发布展示日、周、月不同时间维度中分别向车辆驾驶员、运营企业、监管部分发出的预警次数。
2、安全预警模块

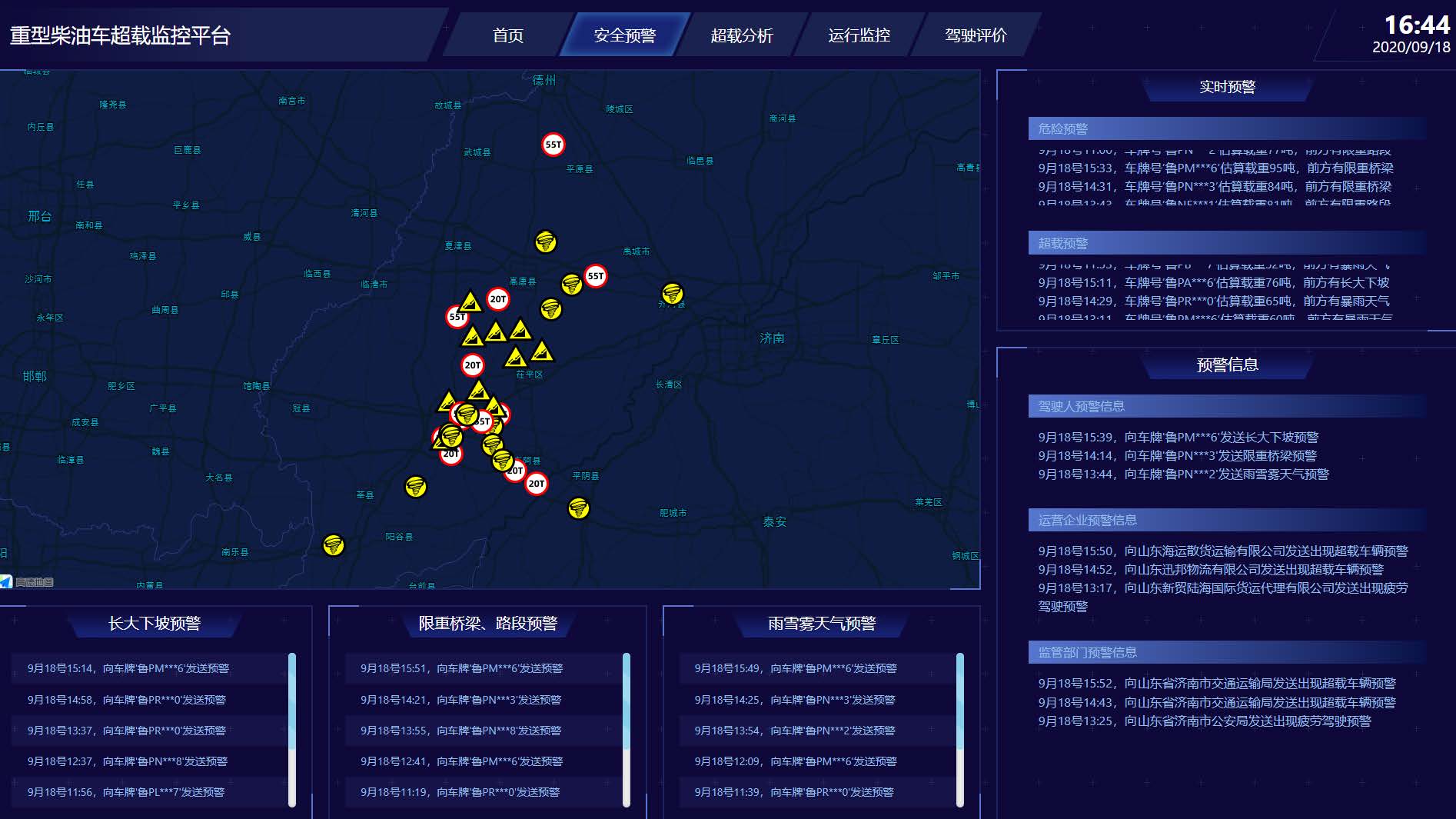

Alternate Text
安全预警模块包括安全预警地图、历史预警信息、实时预警、预警信息四个部分。
Alternate Text 安全预警地图
安全预警地图展示路网中的长大下坡、限重路段、限重桥梁、暴雨天气等预警类型的对应位置。
Alternate Text 历史预警信息
历史预警信息分为长大下坡预警、限重桥梁、路段预警、雨雪雾天气预警模块,分别展示系统发出的对应类型的历史预警信息,包括预警发布的时间和对象车辆的车牌号。点击某条预警信息,安全预警地图将自动定位到该条信息发布时对应的地理位置。
Alternate Text 实时预警
实时预警滚动显示各监控车辆的预警信息。预警信息分为一级预警和二级预警,预警信息包括预警发生的时间、预警车辆的车牌号、车辆的估算载重以及预警类型。预警类型分为限重路段、限重桥梁、长大下坡、暴雨天气等类别。点击某条预警信息,安全预警地图将自动定位到该条信息发布时对应的地理位置。
Alternate Text 预警信息
预警信息分为驾驶人预警信息、运营企业预警信息、监管部门预警信息模块,分别展示系统向对应对象发出的历史预警信息,包括预警发布的时间和发布对象。点击某条预警信息,安全预警地图将自动定位到该条信息发布时对应的地理位置。
3、超载分析模块

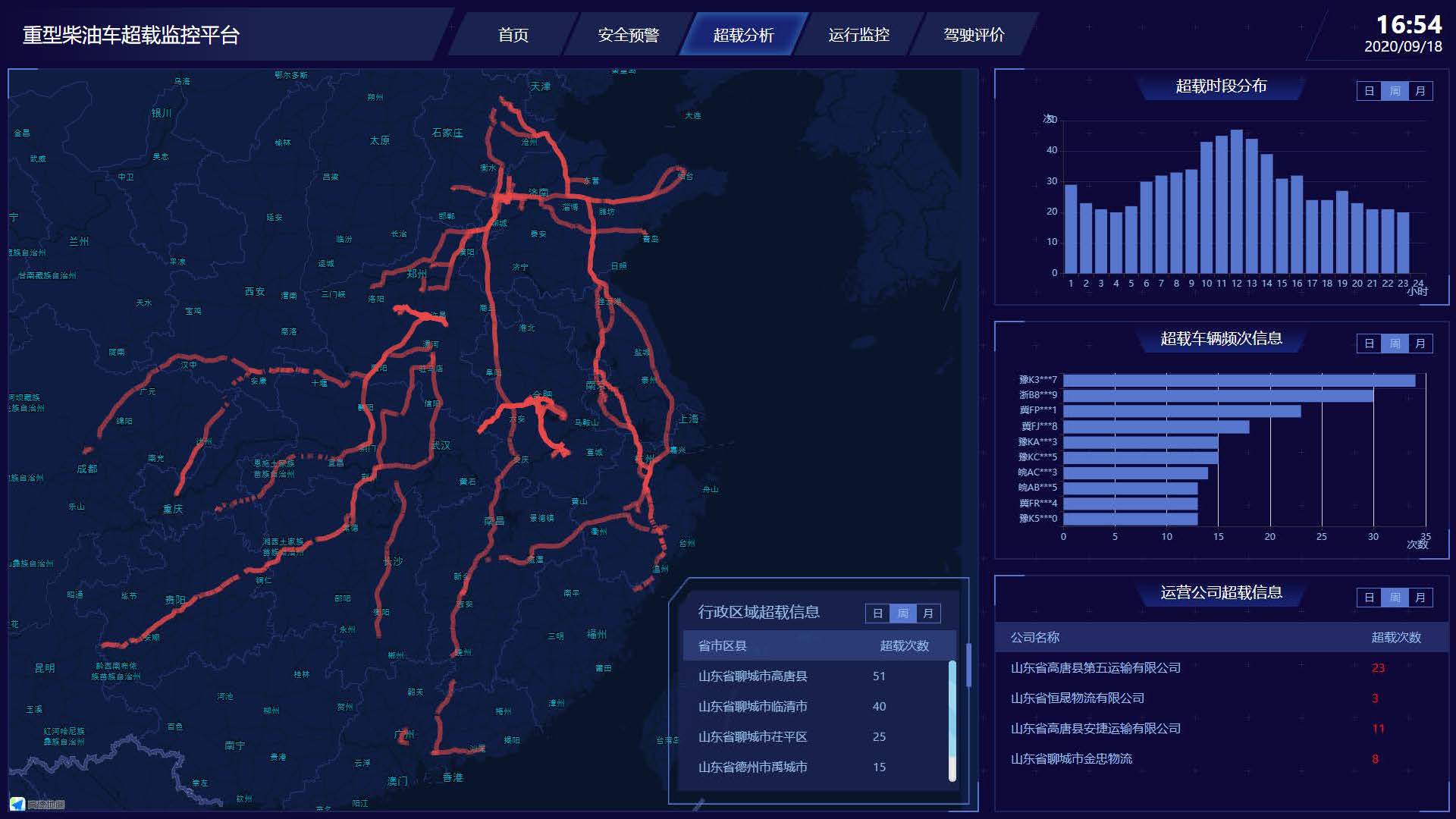

Alternate Text
超载分析模块分为超载分析地图监控、超载时段分布、超载车辆频次、运营公司超载信息四个部分。
Alternate Text 超载分析地图监控
超载分析地图监控可以直观显示路网中各路段的超载情况,中红色路径表示有超载现象发生,颜色越深则表示超载情况越为严重。 超载分析地图监控中右下角包括行政区域超载信息,该展示以日、周、月不同时间维度中各行政区域内车辆的超载次数,点击超载行政区域的某条数据,车辆监控将自动定位到该行政区域,并突出显示该行政区域的地理范围。
Alternate Text 超载时段分布
超载时段分布以日、周、月不同时间维度展示全天24小时中各时段的超载次数统计,决策者可针对超载次数较多的时段开展超载治理工作。
Alternate Text 超载车辆频次
超载车辆频次以日、周、月不同时间维度展示系统监控的所有车辆的超载频次,可直观查看不同车辆的超载现象,决策者可依据超载次数对各车辆开展针对性的超载治理工作。 点击某条车辆数据,界面将跳转至“运行监控”界面,可查看对应车辆的详细运行监控信息。
Alternate Text 运营公司超载信息
运营公司超载信息以日、周、月不同时间维度展示系统监控的所有车辆运营公司所属车辆的超载频次,决策者可依据超载次数对各车辆运营公司开展针对性的超载治理工作。
4、运行监控监管系统

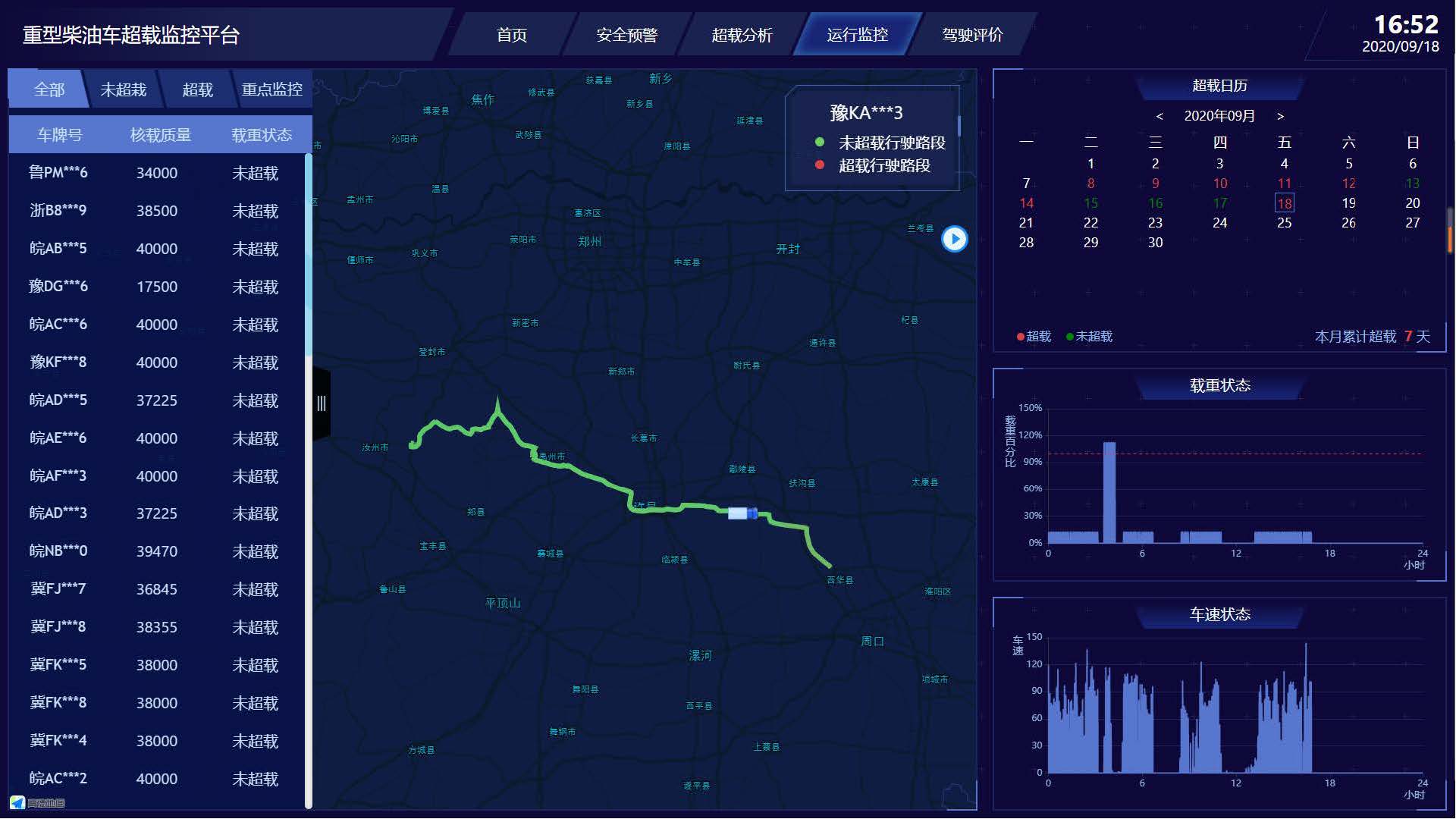

Alternate Text
运行监控模块包括运行监控地图、超载日历、载重状态、车速状态。
Alternate Text 运行监控地图
运行监控地图显示对应车辆某条行程的行驶路径,路径中红色路段表示超载行驶路段,绿色路段表示未超载行驶路段。 监控地图左侧显示全部、未超载、超载以及重点监控的车辆列表,列表展示各车辆的车牌号、核载质量以及载重状态,其中超载车辆将以红色突出显示。 点击列表中的某条数据,运行监控地图将自动定位到该车辆的运行路径,并显示对应的运行信息
Alternate Text 超载日历
超载日历以日历形式展示当前车辆的历史超载状态信息,其中红色日期表明当前车辆超载,绿色日期表明未超载,同时将显示当前车辆当前月份的累计超载天数。
Alternate Text 载重状态
载重状态展示当前车辆当天24小时中各时间段的载重状态,其中横轴表示时间,纵轴表示载重状态,以车辆标准满载时记为100%,在图中以红色虚线表示,超出部分即表示车辆属于超载状态。
Alternate Text 车速状态
车速状态展示当前车辆当天24小时中各时间段的车速状态,其中横轴表示时间,纵轴表示速度,单位为千米/小时
5、驾驶评价监管系统

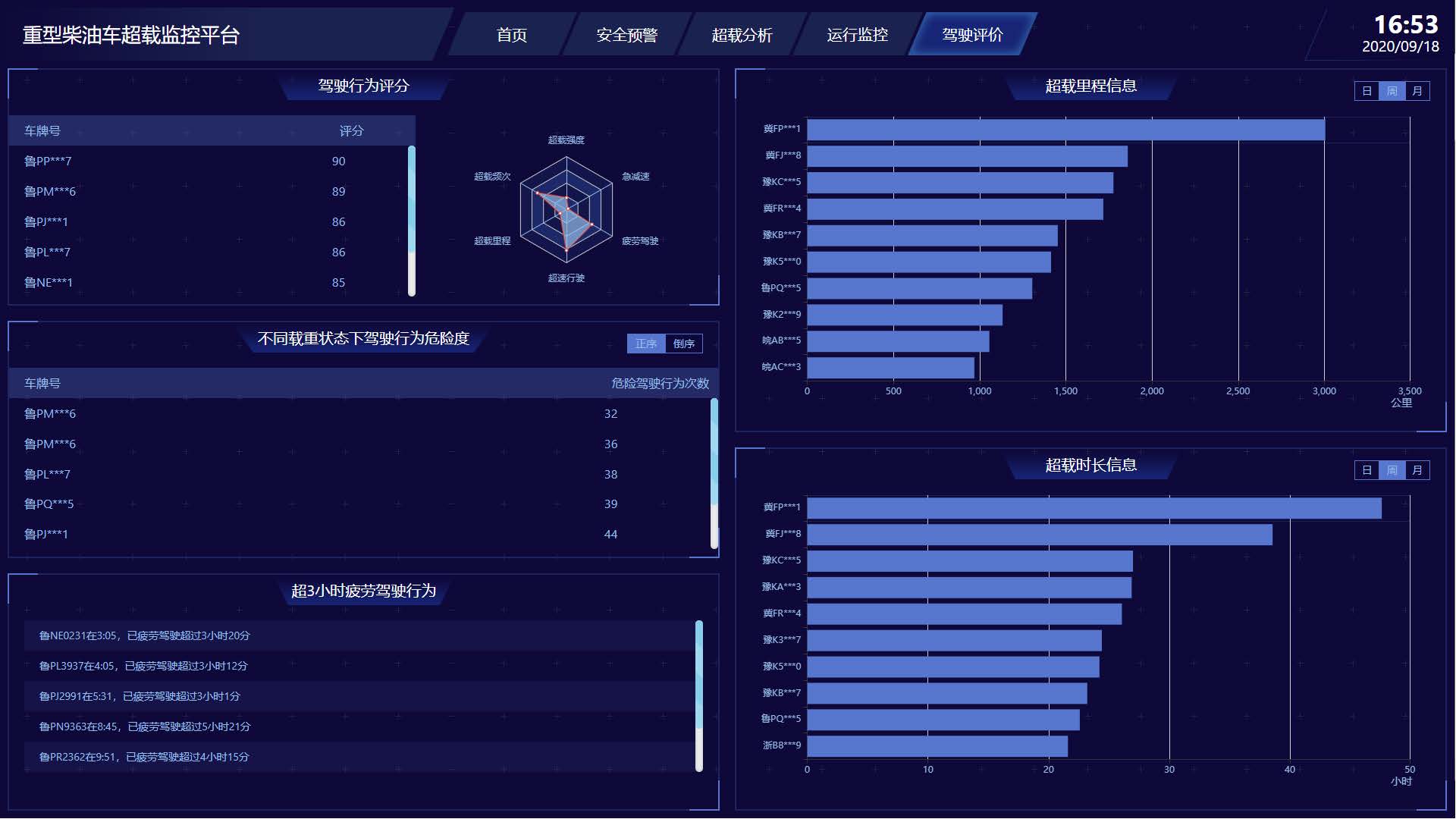

Alternate Text
驾驶评价模块包括驾驶行为评分、不同载重状态下驾驶行为危险度、超3小时疲劳驾驶行为、超载里程信息、超载时长信息五个部分。
Alternate Text 驾驶行为评分
驾驶行为评分以雷达图的形式从超载强度、急减速、疲劳驾驶、超速行驶、超载里程、超载频次六个维度对系统监控的每一辆车辆进行评分,可以直观显示当前车辆在不同维度的得分情况。驾驶行为评分中的列表以总得分降序的形式展示所有车辆的得分情况。
Alternate Text 不同载重状态下驾驶行为危险度
不同载重状态下驾驶行为危险度展示所有车辆的危险驾驶行为次数,可以自定义以升序或降序的顺序显示。
Alternate Text 超3小时疲劳驾驶行为
系统可以自动检测超过3小时疲劳驾驶的车辆信息。超3小时疲劳驾驶行为以列表形式展示所有车辆中超3小时疲劳驾驶的车辆信息,包含车辆的车牌号、疲劳驾驶的检测时间以及疲劳驾驶的总时间。
Alternate Text 超载里程信息
所有监控车辆在超载状态下的行驶里程将被统计为超载里程。超载里程信息以日、周、月不同时间维度展示所有监控车辆的超载总里程统计数据,其中纵轴以车辆车牌号进行分类,横轴表示超载里程,单位为千米。
Alternate Text 超载时长信息
所有监控车辆在超载状态下的行驶时间将被统计为超载时长。超载时长信息以日、周、月不同时间维度展示所有监控车辆的超载总时长统计数据,其中纵轴以车辆车牌号进行分类,横轴表示超载时长,单位为小时。
